Mein Sensor ist ohne dem "N" (THGR228N) - von älterer Wetterstation.
Es müßte auch ein Sensor TGR228 (ohne Feuchtefühler) funktionieren.
Ich hab aber keine Bezugsquelle gefunden und der verwendete Sensor war bei mir schon vorhanden.
Dieser Sensor hat aber eine sehr geringe
"Sende-Reichweite"

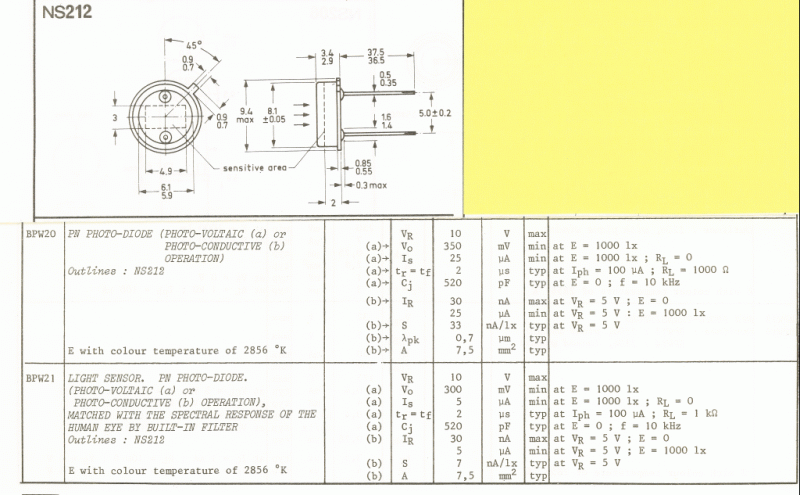

Empfänger, für Spezialanwendungen mit Tageslichtfilter, U0 430mV, IK (RL <100 Ohm) 33µA, Ira (UR = 5V) 33µA
Werte gelten bei EA = 1 klux, bestrahlungsempfindliche Fläche 7,5 mm2
Es ist auf die Polarität zu achten.
An den Pin von der "Nase" an der Fotodiode muß "+" angeschlossen werden.

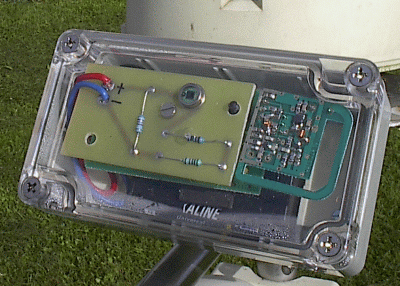

Bei Verwendung von 2x BPW21 wird die zweite Fotodiode parallel zur ersten geschaltet (gleiche Polarität). Die Widerstandswerte ändern sich dabei nicht!
Der Widerstand 62kOhm wurde aus zwei Widerständen 47k & 15k gebildet.
Über den Widerstand, der über die "Antennen"-Leitung führt, wurde ein Schrumpfschlauf gezogen.
Der Widerstand 6,1kOhm wurde aus zwei Widerständen 4,7k & 1,4k gebildet.
Eine Sonnenstandskorrektur kann gewählt werden. Die Korrektur wird vom Sonnenaufgang/-untergang bis zu einer einstellbaren Zeit (09:10 bzw. ab 15:30) durchgeführt
Die Anpassung an die verschiedenen Hardwareschaltungen erfolgt über einen Faktor:
ca. 32 bei ELV-Systeme und ca. 19 bei Huger Systeme

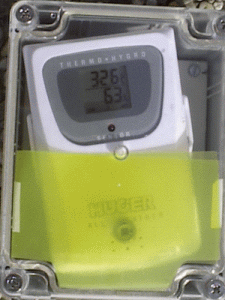

Der WMR-Sensor ist im "unteren Bereich" sehr empfindlich, im oberen Bereich (Sonnenschein) dagegen unempfindlicher - deshalb benutze ich jetzt eine zusätzliche Diffusor-Folie. (Die Empfindlichkeit konnte damit im oberen Bereich verbessert werden).

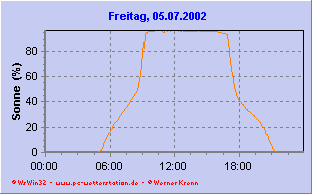

Kennlinie bei Verwendung von 2x BPW21
Kennlinie bei Verwendung nur 1x BPW21
Die Dioden sollten so montiert werden, daß je eine etwas nach Osten und die andere nach Westen ausgerichtet ist.
In den Wintermonaten fällt diese "Einschränkung" nicht auf!

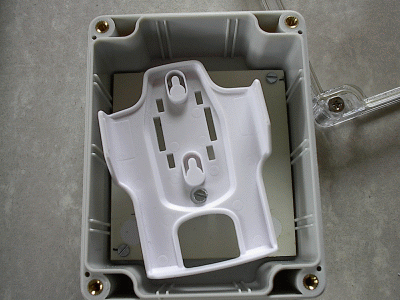

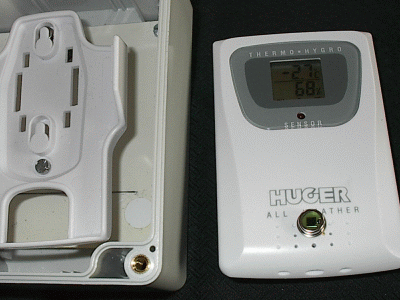

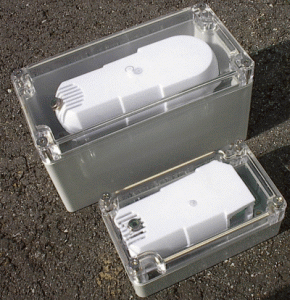

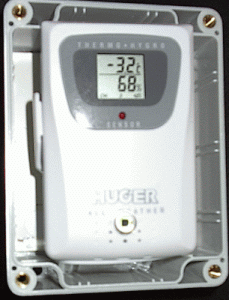

160 x 80 x 85 - G 265C - € 12,00 -> Platz für kompletten AS2000 befestigt auf Bodenplatte
zusätzlich Bodenplatte zur Befestigung des Originalhalters erforderlich.
Eine Alternative von Peter Baumann [100410.547@compuserve.com]

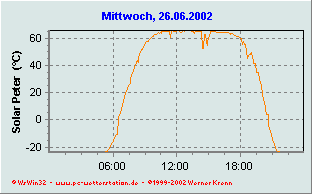

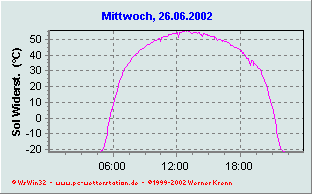

Die erste Kennlinie zeigt Peter's Lösung mit einem Fotowiderstand!
"Das spezielle an dieser Lösung dürfte sein, dass ich das Gehäuse Design des AS-2000
(Fühler unter einer abnehmbaren Schutzhaube) beibehalten habe.
Das lästige Problem mit dem Kondenswasser sollte somit umschifft sein.

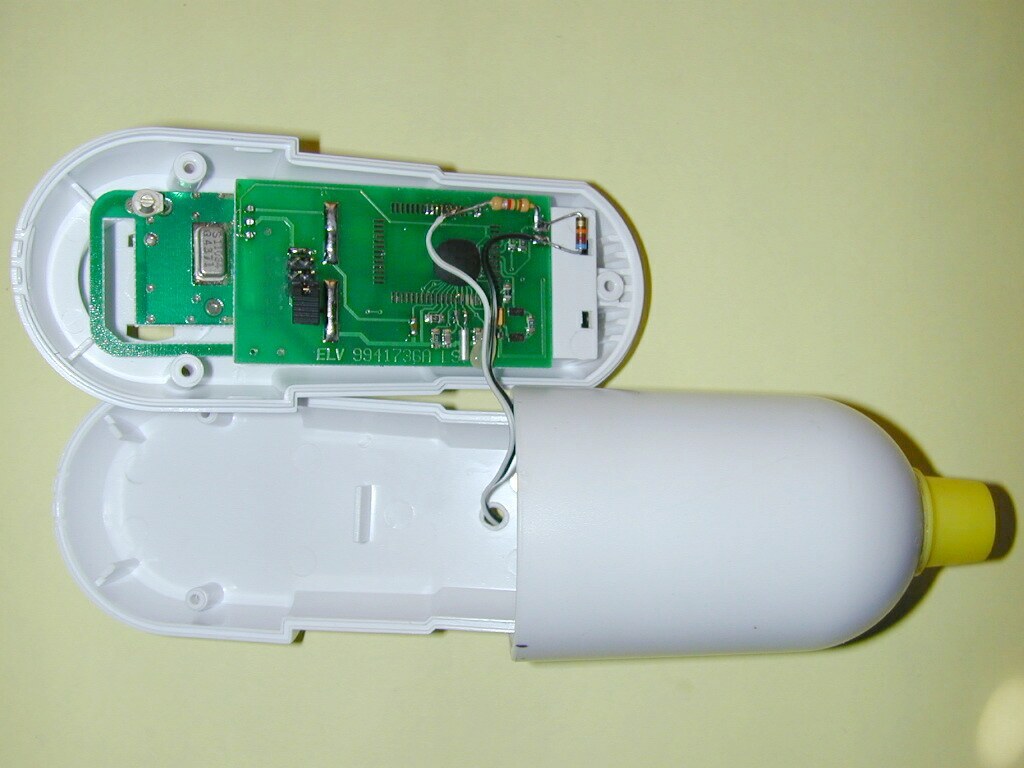

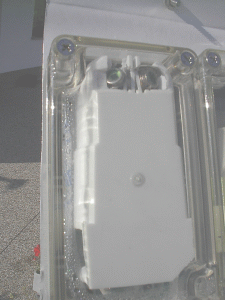

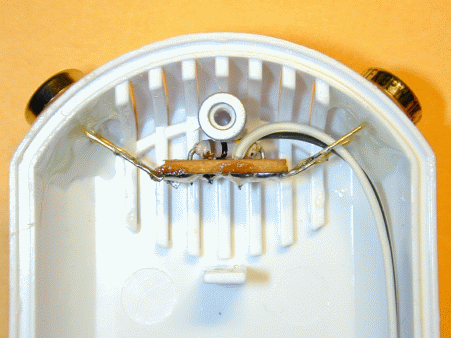

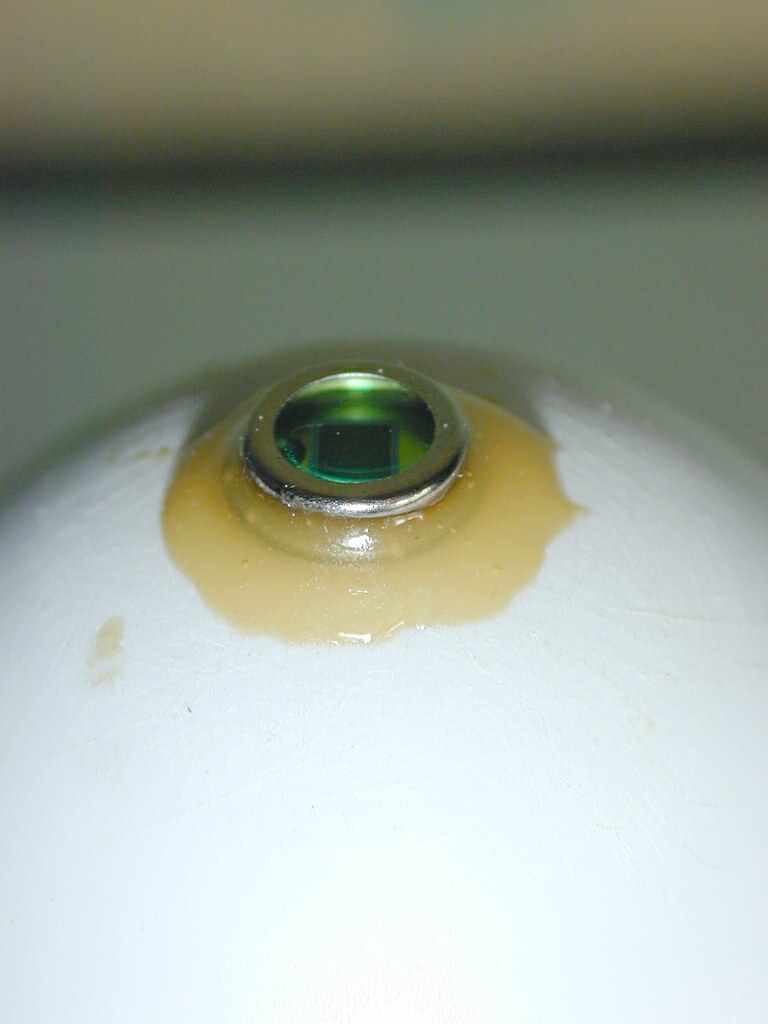

Die beiden Fotodioden sind mit Araldit Rapid am Gehäuse befestigt.

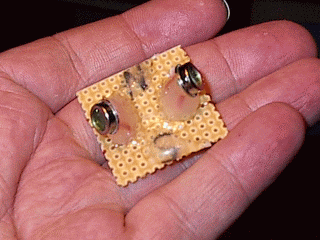

Zur Durchführung der Anschlusspins habe ich je zwei 1,5 mm Löcher gebohrt und die Pins mit einer kleinen Leiterplatine verbunden (Parallelschaltung). Auf dieser Platine ist zudem der Dunkelwiderstand (97k) plaziert.
Der Hellwiderstand (ca. 5,5k) in Form eines Trimmerpotis befindet sich auf der Hauptplatine.

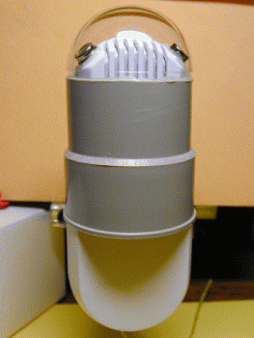

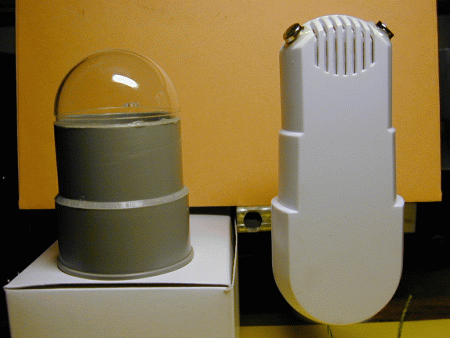

Die Schutzhaube besteht aus zwei Komponenten:
- 2 Zoll PVC Anschlussmuffe (Sanitär Bauteil)
- Transparente Plastik Kugelschale D=50mm. (gekauft im Weihnachts-Bastelsortiment bei MIGROS; "made in Germany")
Die Muffe habe ich zuerst etwas gekürzt und dann die Plastikkuppel darauf gelebt (PVC Kleber).
Für eine kraftschlüssige Verbindung zwischen Gehäuse und Schutzhaube sorgen zwei Selbstklebe-Filzpuffer am Innendurchmesser der Muffe.
Weitere Alternative von Peter Baumann
Es handelt sich hierbei um einen Aufbau, welcher prakrisch keine Elektronik Kentnisse voraussetzt und
zu dessen Realisierung nur gerade ein Kabel auf die Platine gelötet werden muss.

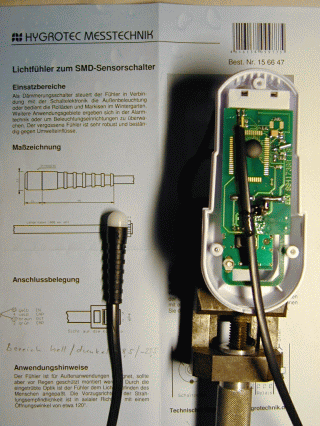

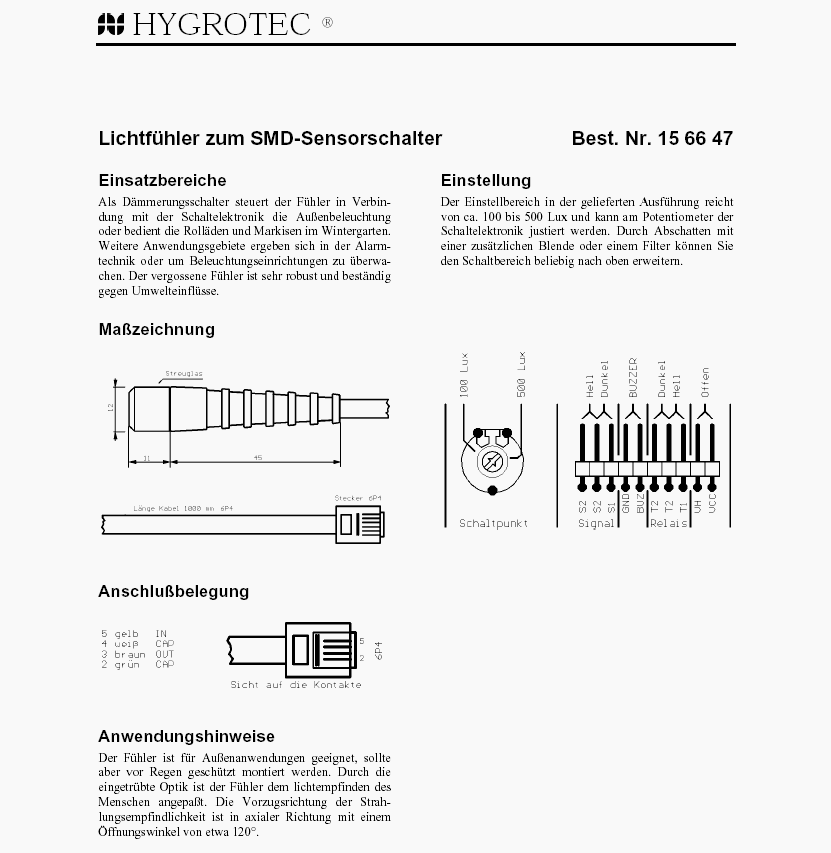

Als lichtempfindliches Element kommt ein wetterfester Lichtfühler (Hycrotec) von
Conrad Electronic (Art. Nr. 15 66 47 - Preis 8,67 €) zur Anwendung.
Abgleichwiderstände Rh und Rd sind nicht notwendig.
Der Messbereich bei der Verwendung eines AS2000 überstreicht in etwa den
Bereich von -23,5 bis 40 °C.
Der Umbau geschieht folgendermassen:

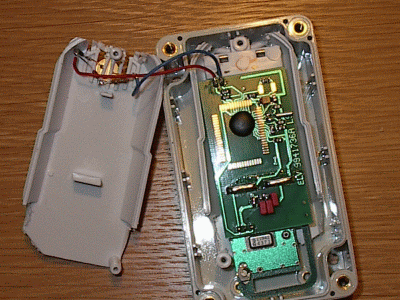

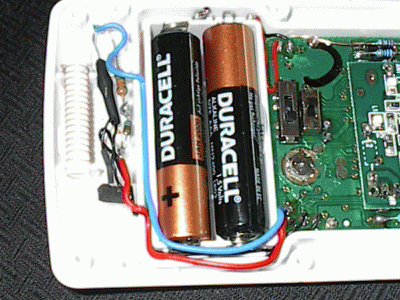

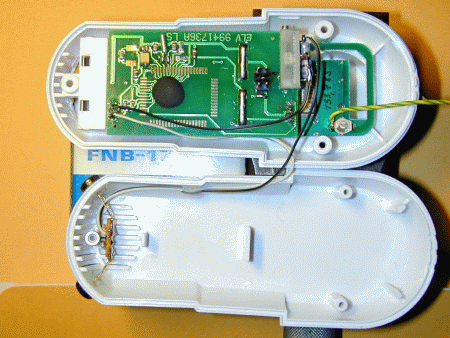

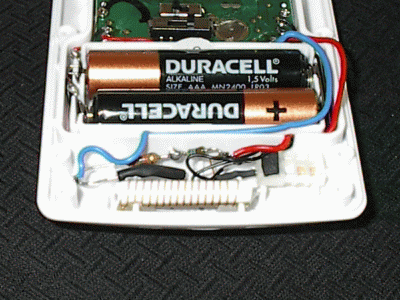

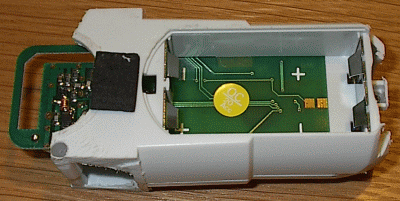

- Temperaturperle auslöten

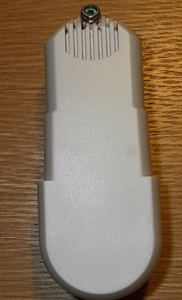

- RJ11 Stecker vom Fühlerkabel abtrennen

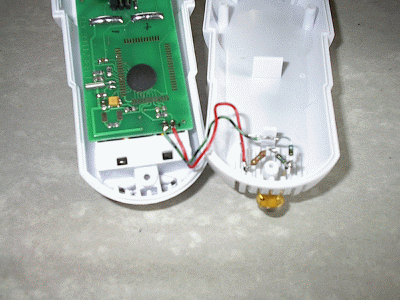

- Drähte braun und gelb anstelle der T-Perle auf den Print löten

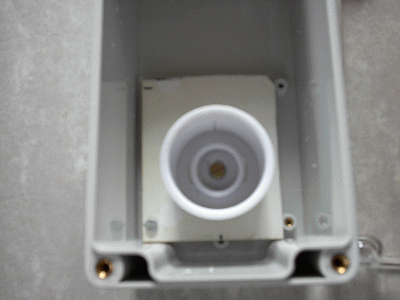

- Kerbe zur Kabeldurchführung in die Trennfuge der einen Gehäusehälfte (am tiefsten Punkt) machen.
- Kabelbinder innerhalb Gehäuse um Kabel als Zugentlastung

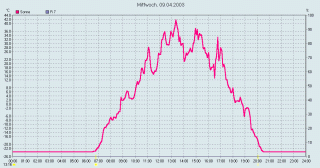

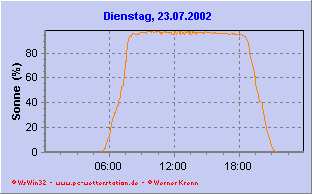

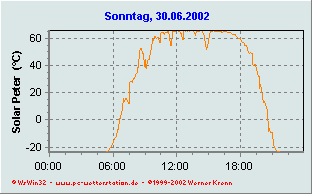

die Grafiken den Helligkeitsverlauf an einem eher wolkenreichen (9.4.)

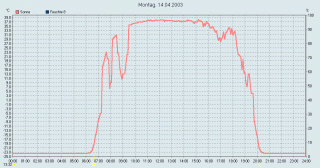

und an einem recht sonnigen (14.4.) Tag.
Der Signalverlauf in der Dämmerungsphase ist übrigens sehr steil.
Eine weitere Alternative von Thomas Brentel
... basiert diese Elektronik auf Basis von Karl Schellnegger. Mein Sonnenlichtsensor sollte ein Kompacktgerät werden. Ich habe versucht, alle Bauteile in ein Gehäuse zu verbauen. Hier nun meine Lösung und meine Bilder.....
Mein Solarmodul als Einzelteil.

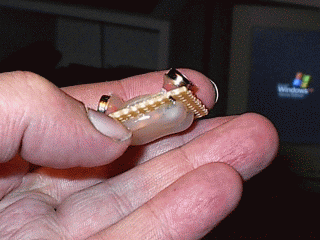

Das Modul von Unten. Ebenfalls mit Heißkleber abgedichtet...

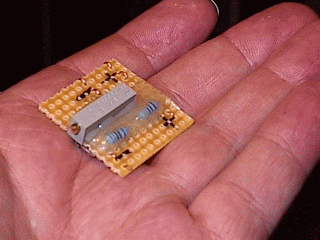

Das Regelmodul, welches dann (wie bei Karl) die untere und obere Grenze bestimmen soll...

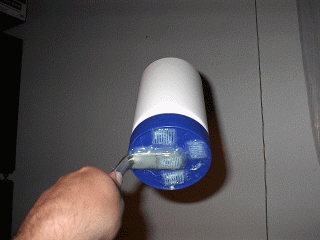

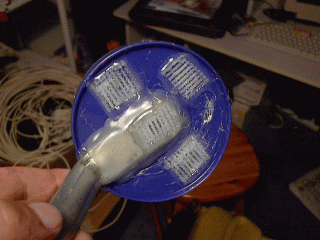

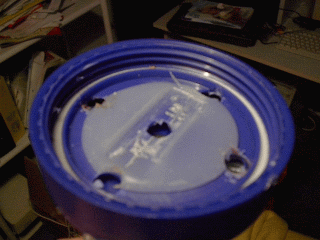

Das ist der Boden meiner Dose. Löcher sollen eine Wasseransammlung verhindern..

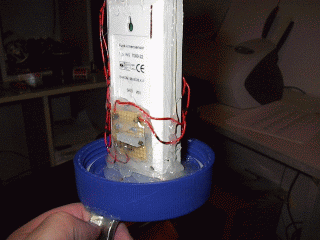

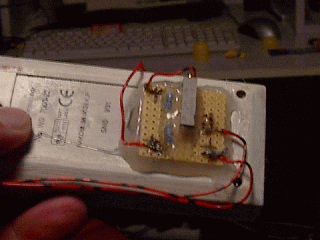

Hier habe ich das Regelmodul auf den Funksensor geklebt. Ich habe eine kompackte Bauweise bevorzugt...
Nun wurde das Regelmodul incl. Funktelektronik in den Dosenboden verklebt.

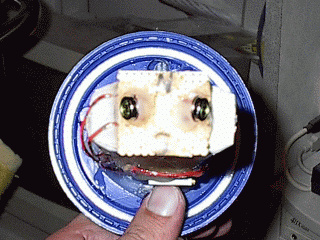

Als nächsten Schritt habe ich die Fotosensoren oben auf dem Funkinterface angebracht...
Schnell noch ein paar Löcher incl. dichtem Netz wegen Kriechtierchen und Wasserablauf angebracht...

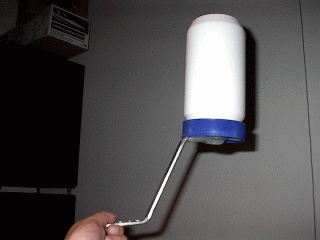

Befestigungsstange verklebt, Deckel drauf (natürlich Lichtdurchlässig)...
Fertig....... Funktioniert einwandfrei.....
Ebenfalls möchte ich mich für die Hilfe bei meinen elektrischen Fragen bei Karl bedanken.
Er musste sehr viel Geduld mit mir haben......
Als kleiner Tipp..... die Dose (aus der Schwimmbadtechnik), die ich verwendet habe, hat einen Sicherheitsverschluss.
Der Sensorboden lässt sich somit im Uhrzeigersinn auch noch nach der Endmontage drehen. Damit ist eine genauere Justierung der Dioden möglich.
Ich hoffe, einen weiteren Beitrag für den Bau eines Sonnensensors gegeben zu haben.
TOM
